三相電動機是一種廣泛使用的電動旋轉工具。在電工維修過程中，我們經常需要判斷三相電機繞組的端與端，確保端與端連接正確。因?yàn)槿嗬@組的端、端接法不對，會使繞組中電流的方向發生逆轉，導致磁動勢不平衡，三相電流嚴重不平衡，電機產生振動和噪音，轉速變慢甚至沒有轉速。如果不及時切斷電源，繞組溫度會急劇上升，燒壞電機。

區分三相繞組的始端和末端有以下幾種方法。

(1)繞組串聯法(也叫燈泡法)。

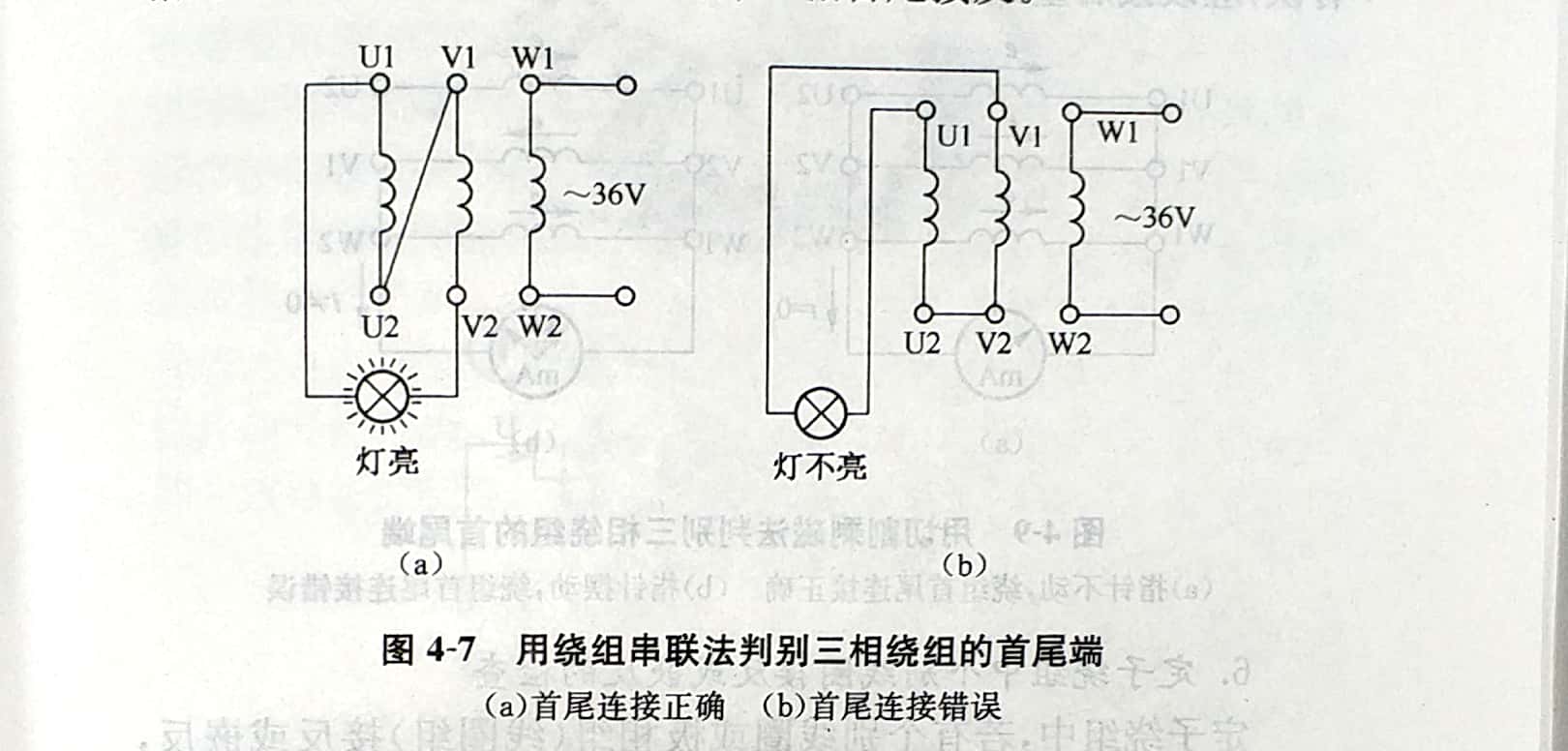

先用萬用表將繞組的六根引線分成三個獨立的繞組，然后按圖4-7所示的連接方式施加低壓交流電源(施加的電壓應使繞組中的電流不超過額定值)。如果燈泡亮了，說明串聯的U、V兩相繞組正向串聯。即一相繞組的首端連接到另一相繞組的尾端，如圖4-7(a)所示。如果燈泡不亮，說明反接，如圖4-7(b)所示。此時，可以將一相繞組的首端和末端對調再試一次。判斷前兩相的首尾后，將一相與第三相串聯，用同樣的方法實驗。最后可以判斷出三相繞組的首末端。

(2)萬用表法。

將三相繞組連接成星形，從一相繞組接36V交流電源，在另兩相繞組的一端用10V交流電壓塊連接萬用表，分別如圖4-8(a)和所示。通電后，觀察萬用表指針的擺動。如果萬用表指針不動兩次，說明圖中所示的頭端和尾端是正確的；如果萬用表指針偏轉兩次，說明未接電源的一、二相接反了；如果只有一個指針偏轉，另一個指針不動，說明在指針不動的時間內連接電源的相是首尾相連的。

3)切削剩磁法。

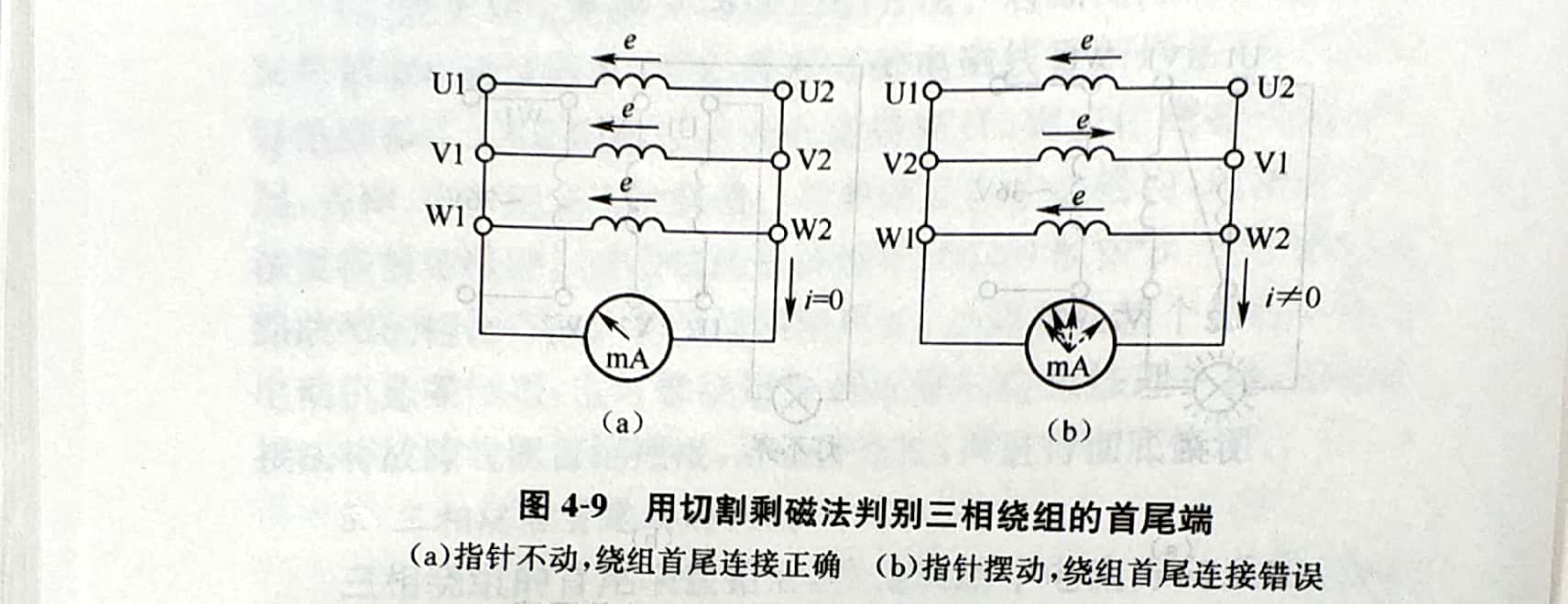

切割剩磁的方法是利用轉子鐵芯中的剩磁在定子三相繞組中感應出電動勢，用萬用表指示其電路中的電流值進行檢查。如圖4-9所示，用萬用表(毫安檔)測量。測量時，用手轉動電機轉子。如果萬用表指針不動，說明三相繞組的首尾連接是正確的。即三相繞組的首端與首端相連，尾端與尾端相連。如果萬用表指針來回?cái)[動，說明三相繞組接法不對，應該換一個再試試。

判斷三相電機三相繞組的首尾是電氣技術人員的基本功。需要了解和掌握適合自己的判斷方法。如果有更好的方法，請?jiān)谙旅媪粞裕黄饘W(xué)習電氣和電工知識！
